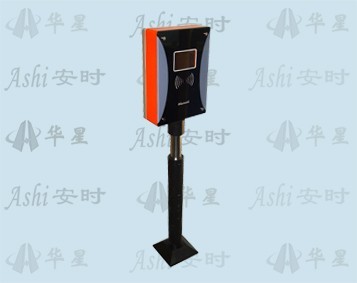

■管理方便,操作簡單
可方便地通過后臺管理電腦對卡片進行發卡寫卡,建立用戶檔案,設置卡片有效使用期限、續期和權限控制(即在哪個或哪些讀卡控制一體機上讀卡)。每套系統使用卡片數量無上限,黑名單(掛失卡)存儲量1000張。操作簡單,接通本設備電源連接道閘即可,無需復雜連線。
■性能穩定,質量可靠
本設備采用進口工業級元器件和現代SMT制造工藝,在室外高溫曝曬下保持性能穩定可靠。具有開機自動調諧功能,先進的防死機電路設計,防浪涌、防錯接保護。外殼采用全防水、防塵封裝設計,適用于惡劣工作環境,耐低溫、抗高溫,可在室內外隨意安裝使用,D0、D1輸出,可與任意Wiegand26/34控制器主機連接使用。蜂鳴器聲音清脆響亮,不易受干擾變調。
■穿透性好,使用方便
不受車輛防護膜(如防爆隔熱膜)影響,可穿透任何汽車防爆隔熱膜(包括含金屬絲的防爆膜),適用于所有車輛。電子標簽放置到車內,無需搖窗戶可自動識別感應,不停車,不開窗讀卡;惡劣的天氣車主不再受車窗外的風雨雪影響。
■方向定位,互不干擾
具有方向定位功能,讀卡定向識別。本設備采用紅外定位和射頻傳輸同步通訊技術,雙通道工作模式,機器發送80度紅外掃描定位信號,遠距離卡發送的射頻數據(卡號)只有在本設備紅外掃描信號范圍內才能交換,紅外掃描范圍以外區域,遠距離卡與本設備之間數據不進行交換(讀卡區80度以外不讀卡)。本設備綜合了機身碼識別技術、碼分多址等技術,設備之間無相互干擾,抗金屬屏蔽設計,抗干擾能力強,具有良好的抗干擾性和嚴格的方向性,即使兩讀卡器緊挨著,只要紅外區不迭加就不會(huì )造成干擾,有效解決前后左右鄰近車道互擾問題。本設備出廠時設有機身碼,設備在發送80度的掃描信號時將機身碼同時發送,卡片被掃描信號喚醒后發射卡號的同時附帶發送該設備機身碼,設備收到卡號及機身碼后進行驗證,與本設備機身碼相符的卡號有效,與本設備機身碼不符合的卡號自動不識別。多臺設備同時使用時,需要設置不同的機身碼,徹底解決臨近車道或多車同時讀卡的串號干擾等諸多問題。
■接口豐富,拓展性好
本設備具有多種通訊接口輸出,同時具備維根26、維根34、主動RS485、被動RS485等多種傳輸格式,可兼容多種控制器系統。具有良好的拓展性,可在停車場、高速公路、遠距離識別領域通用。符合國際標準的接線方式,與控制器之間的數據傳輸距離遠,可達100米左右。
■排隊閱讀,功能強大

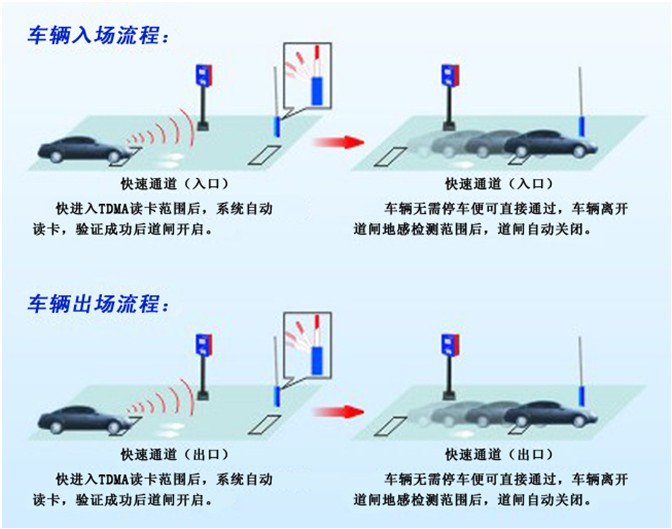

本設備使用排隊閱讀工作方式,一次只接受一張卡。本設備有4組撥碼開關,可進行數據格式傳輸、壓地感讀卡、進出通道多種功能設置(本設備有壓地感觸發讀卡和自動讀卡兩種方式,出廠默認為自動讀卡方式)。讀卡速度快,讀卡距離遠,具有良好的方向性,讀卡距離可控制(0~20米可調,我們建議設備信號覆蓋離閘桿前方6米范圍最佳),10~60公里時速可不停車讀卡。使用本設備可實現不停車讀卡,大大提高車流通過量,交通高峰期不再出現堵車排長龍現象。上下坡道、彎道出入口也可不停車讀卡,避免車輛熄火,半坡起動。
■無電磁輻射,無信號衰減
本設備是光激勵、TDMA、休眠喚醒、藍牙通信、數據控制等高新技術的結晶,為防止高頻電磁波輻射,降低卡片功耗,本設備采用了先進的紅外喚醒技術,電子標簽常處于休眠模式,在天線發送的紅外信號范圍內,被激活后發送射頻卡號,確??ㄆ陨頍o(wú)射頻信號發射,也保障了無任何電磁波輻射對人體造成的傷害。設備和電子標簽沒有讀卡時沒有電磁輻射,讀卡時約10毫瓦(約為手機的二十分之一),對人體不會(huì )造成任何傷害。本設備讀卡距離0~20米調節,電子標簽和本設備長期工作不存在信號衰減。
■安全性能高,使用壽命長
本設備采用純工業級制造,超強防雷功能,電路每級設計都具有防護功能,全天候室內外工作,無需維護。系統使用加密識別技術,每套設備與卡片使用唯一通信密碼,確保系統使用的有效性和安全性。射頻功率小于10毫瓦,不受無委管制。與本設備配合使用的有源電子標簽采用最新的休眠激活方式工作,被動式發送卡號,待機時無能量消耗;卡片進入讀卡信號掃描范圍時,卡片被激活,自動打開電源發送卡號;卡片離開讀卡掃描范圍后,自動關閉電源進入休眠,大大延長卡片使用壽命。電子標簽使用大容量鋰亞電池,使用壽命5年以上,采用純數字式進口射頻基站芯片,無誤碼設計,穩定性好,產品抗干擾、抗衰老能力強,不受其它通信產品干擾(如:手機等無線通信產品),手機通話不會(huì )燒卡。
應用領域
◆ 黨政軍機關,企事業單位內部停車場。
◆ 無人值守地下車庫,月卡車庫,專用車庫。
◆ 花園別墅,住宅小區,商務大廈。
◆ 金融保險,社會(huì )公共場所。
指 標
|
參 數
|
指 標
|
參 數
|
產品型號
|
TC320
|
所屬類別
|
遠距離感應卡讀卡控制一體機。
|
讀卡速度
|
≤0.1秒
|
讀卡模塊
|
工作頻率為433MHz的遠距離感應卡讀卡模塊。
|
刷卡間隔
|
≤0.5秒
|
支持卡類型
|
工作頻率為433MHz的遠距離專用感應卡。
|
標簽協議
|
TDMA
|
工作模式
|
光激勵定位、TDMA藍牙通信、休眠喚醒。
|
讀卡角度
|
80度
|
供電方式
|
通過專用電源供電或專用適配器供電。
|
工作電壓
|
12V~18V直流
|
適配器
|
AC110V~220V/DC+12V。
|
工作電流
|
4A
|
數據傳輸
|
作為一體機使用時,無數據保存;作為讀卡器使用時,與控制器的數據傳輸為實時。
|
靜態電流
|
50mA
|
傳輸距離
|
作為一體機使用時,無數據傳輸;作為讀卡器使用時,與控制器的數據傳輸距離≤100米。
|
藍牙功率
|
≤10mW
|
通訊方式
|
作為一體機使用時,采用RS232/485通訊,用于綁定發卡機。
|
紅外發送頻率
|
38KHz
|
數據輸出格式
|
作為讀卡器使用時,與控制器的數據通訊采用國際標準Wiegand 26/34bit方式。
|
射頻接收頻率
|
433MHz
|
讀卡感應距離
|
0~20米(可調)
|
外殼材料
|
PVC及噴塑
|
天線裸板尺寸
|
100(L)×121(W)×30(H)mm
|
工作溫度
|
-30℃~75℃
|
整體外型尺寸
|
1360(L)×260(W)×100(H)mm
|
工作濕度
|
10%~95%RH
|
產品重量
|
13KG
|

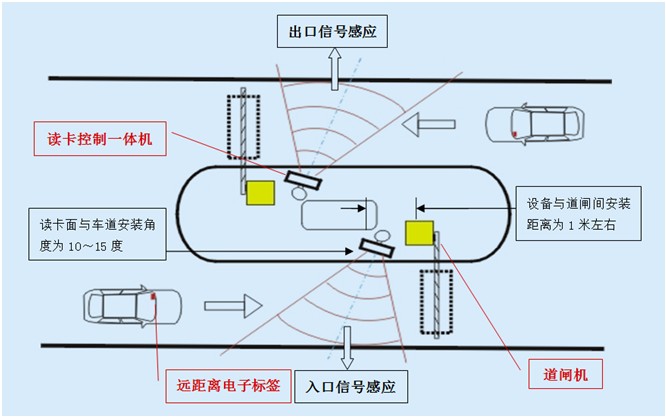

1)安裝位置及高度
A、本設備支架安裝在道閘機前,與道閘間安裝距離為1米左右,位置以互不干涉為準,本設備的正面朝向來車方向。
B、本設備安裝高度:1.5米(可根據現場車輛的高度酌情調整,一般本設備的安裝高度比卡片安裝高度高出0.5~1米之間為最佳)。
2)讀卡距離調節
讀卡距離遠、近根據本設備發送的信號范圍所決定,當讀卡面角度與車道垂直時,讀卡距離最短;反之,當讀卡面朝向車開的方向角度越小,讀卡距離則越遠。
3)讀卡信號強度調節
讀卡信號強度的調節是為了增加讀卡靈敏度,克制因信號太強引起的不必要的干擾和誤動作。當信號強度開關全部調至OFF狀態時,信號強度進入全自動調節方式,如果有一個或多個開關調至ON狀態,信號的強度調節進入手動調節方式,開關由弱到強,全部為ON時信號為最強狀態。
4)讀卡角度調節
本設備角度調節步驟如下:
A、先將本設備的紅外窗口對準來車方向,開啟本設備。
B、將卡片安裝到測試車內。
C、將車子開到最佳讀卡位置(一般是離道閘桿4~5米)。
D、調整本設備的水平方向(從來車方向往路對面方向做緩慢調整)直至不讀卡,然后回調10度即可。
操作說明
1)設備時鐘設置
依次按“ENTER”鍵,分別進入“年-月-日-時-分-秒-退出設置”循環設置狀態,對應的設置位閃爍顯示;按“UP”、“DOWN”鍵對閃爍位進行加減;對秒設置時按“UP”、“DOWN”鍵為秒清零;按“MODE”鍵或無操作10秒后退出設置狀態。
2)用戶卡發行

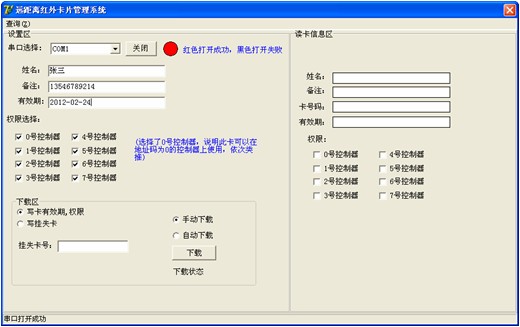

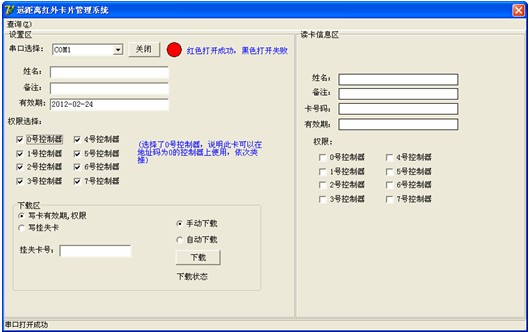

將AS-910發卡機連接管理電腦,分別連上RS232串口和USB口,發卡機亮綠燈。打開管理軟件--遠距離紅外卡片管理系統,然后拿一張卡片,將卡片上的圓形透光小窗口朝下,對準發卡機長條型透光窗口,放置于發卡機上面,使卡片處于在讀狀態;然后填寫姓名、備注、有效期、權限選擇(進出設備地址號,打“√”為選中),然后下載區選擇“寫卡有效期,權限”后,點擊【下載】按鈕,發卡機“嘀”一聲后,等待卡片讀出數據是否正確。讀卡信息區提示成功后,卡片就可以到遠距離讀卡控制一體機上讀卡開閘了。如下圖:
如果串口沒有打開,要重新選擇電腦的串口,然后打開。
3)用戶卡掛失(黑名單)

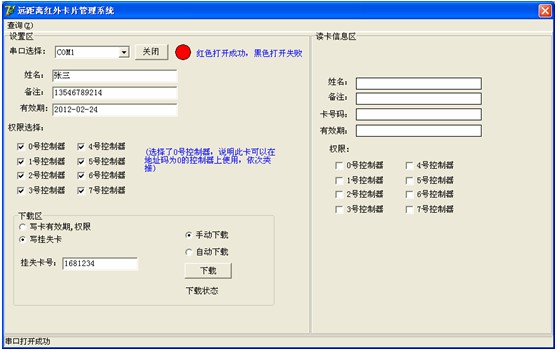

將AS-910發卡機連接管理電腦,分別連上RS232串口和USB口,發卡機亮綠燈。打開管理軟件--遠距離紅外卡片管理系統,然后拿一張卡片,將卡片上的圓形透光小窗口朝下,對準發卡機長條型透光窗口,放置于發卡機上面,使卡片處于在讀狀態;然后正確填寫要掛失的卡號碼,選擇“寫掛失卡”,然后點擊【下載】按鈕,下載成功后,將此掛失卡置于遠距離讀卡控制一體機前讀卡,讀到后“嘀”長鳴一聲并亮藍燈,表示掛失成功,該遠距離讀卡控制一體機已不能讀取該卡號對應的卡片。如下圖:
4)清除用戶卡掛失(黑名單)
當掛失數量過多時(超1000張);按住控制器的“MODE”鍵超6秒進入清除掛失卡狀態,LCD屏顯示“CLEAR ALL”字樣,再按“ENTER”鍵確認清除掛失卡,LCD屏顯示“CLEAR OK”表示清除完成,2秒后自動退出。
注意事項
1)本設備上電后,紅色LED指示燈會(huì )常亮。當卡片被讀取時,紅藍LED燈會(huì )交替顯示,無卡時只亮紅色LED燈。
2)卡片光激活窗口在太陽光照射下會(huì )比室內讀卡距離近(太陽光有較強的紅外干擾),可將本設備紅外光調大些(調節SW2、SW3)。反之室內調小些。安裝調試時注意調整好此項參數。
3)異常處理(簡易故障排除)
現場應用常見異常處理表:
故障現象
|
可能導致故障的原因
|
處理辦法
|
設備電源燈不亮
|
①電源開關沒有打開。
|
①打開電源開關。
|
②電源模塊損壞。
|
②更換電源模塊。
|
|
電源LED紅色燈常亮但不讀卡
|
①設備死機。
|
①斷電再上電重啟設備。
|
②讀卡模塊損壞。
|
②換另一臺設備試試。
|
|
③卡片損壞。
|
③換另一張卡試試。
|
|
在讀卡區沒有電子標簽時設備藍色信號指示燈閃爍或常亮
|
①有同頻(433MHz)無線電信號干擾。
|
①找到干擾源并做處理。
|
設備藍色信號指示燈閃爍但是不能讀到電子標簽
|
①有同頻(433MHz)無線電信號干擾。
|
①找到干擾源并做處理。
|
②同時有多張電子標簽進入讀卡區。
|
②將多余的電子標簽移出讀卡區。
|
|
不能讀到電子標簽且設備的藍色指示燈不亮
|
①電子標簽損壞或電源開關未打開。
|
①換電子標簽或打開電源開關。
|
②天線板損壞。
|
②換天線板。
|
|
設備的讀卡距離近
|
①設備紅外發射窗口有遮擋物。
|
①移開遮擋物。
|
②卡片光激活窗口沒對準設備。
|
②校準卡片位置。
|
|
③卡片內電池電量低或損壞。
|
③更換電池。
|
|
④同時有多張卡進入讀卡區。
|
④將多余的電子標簽移走。
|
|
⑤電子標簽損壞。
|
⑤換卡。
|
|
⑥天線板損壞。
|
⑥換天線。
|
|
讀卡斷斷續續
|
①卡片處在有效讀卡區邊緣。
|
①調整卡片位置。
|
②卡片光激活窗口沒對準設備。
|
②調整卡片位置。
|
|
③有多張卡進入讀卡區。
|
③將多余的電子標簽移走。
|
|
④附近有同頻(433MHz)干擾源。
|
④找到干擾源并做處理。
|
|
設備讀卡但無數據輸出
|
①通信線路故障。
|
①檢查通信線路。
|
②通信設置不匹配。
|
②重新設置相關參數。
|
